Verknüpfungspfade der Operation

Zweck

Erfahren Sie die Attribute, die die Bewegung des Laserstrahlkopfs zwischen den Schneidvorgängen modifizieren.

Laden Sie das Projekt Training_LaserCutFeatures.cendoc aus dem Ordner Projekte dieser Tutorial-Bibliothek.

Schritte

1. Verknüpfung von Operationen

1.1 Zwei Operationen programmieren

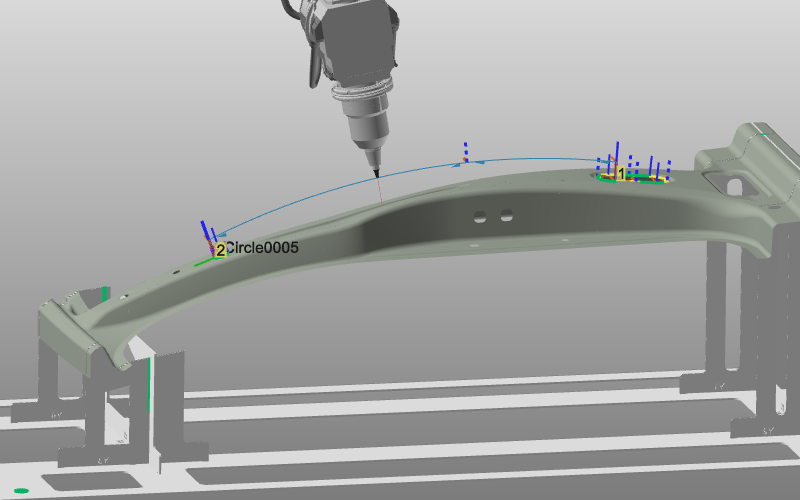

Programmieren Sie zwei Operationen und beobachten Sie den standardmäßigen blauen Verknüpfungspfad zwischen ihnen.

Operationen programmieren

1.2 Durchführung der Kollisionsanalyse

Simulieren Sie mit der Kollisionsanalyse und überprüfen Sie, ob der Laserstrahlkopf mit dem Werkstück kollidiert.

Kollisionsanalyse

1.3 Einstellungen für die Verknüpfung von Operationen öffnen

Öffnen Sie das Dashboard des aktiven Programms und wechseln Sie zum Reiter Vorgangsverknüpfung.

Dashboard des aktiven Programms

1.4 Linktyp und Bogenhöhe ändern

Ändern Sie den Linktyp und überprüfen Sie die unmittelbare Auswirkung auf den Verknüpfungspfad. Für den zirkularen Linktyp legen Sie eine Höhe fest, um den Bogen zwischen den Operationen zu definieren, und bringen Sie optional dessen Position mit dem Manipulator bei.

Verknüpfungsattribute der Operation
