Arbeitszellenboden errichten

Zweck

Verwenden Sie die Resource Builder-Arbeitsumgebung, um einen Arbeitszellenboden zu definieren, der als Grundlage für die Positionierung anderer Komponenten dient.

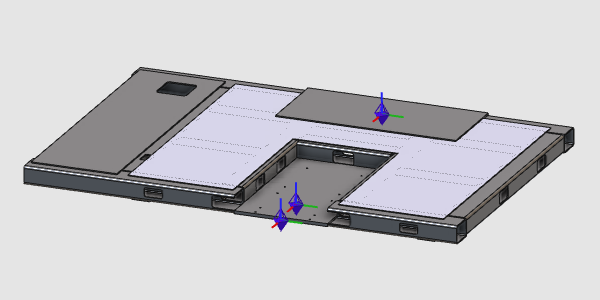

Die Bodenressource wird aus importierter Geometrie erstellt und anschließend mit Adaptern und Eigenschaften für die nachgelagerte Layout-Einrichtung vervollständigt.

Schritte

1. Vorbereitung

1.1 Erstellen Sie ein neues leeres Dokument (falls erforderlich)

Wenn in der laufenden Sitzung bereits ein anderes Dokument geöffnet ist, erstellen Sie ein neues leeres Dokument. Wenn kein Dokument geöffnet ist, können Sie diesen Schritt überspringen.

Erstellen Sie ein neues Dokument

Öffnen Sie das Datei-Menü und wählen Sie Neu. Falls eine Aufforderung erscheint, entscheiden Sie, ob Sie das aktuell geöffnete Dokument speichern, ohne zu speichern schließen oder den Vorgang abbrechen möchten.

1.2 Wechseln Sie zur Arbeitsumgebung Resource Builder

Wechseln Sie zur Resource Builder

2. Definieren Sie die Bodenressource

2.1 Importieren der Boden-Geometrie

Importieren Sie die Boden-Geometrie aus dem Trainingsdateisatz.

Geometrie importieren

2.2 Erstellen der Gebäudeteile-Ressource

Erstellen Sie eine neue Ressource für Gebäudeteile des Typs für die importierte Boden-Geometrie.

Erstellen Sie eine Ressource für Gebäudeteile

3. Erstellen der Bodenressourcenform

3.1 Geometrie am Wurzelrahmen anbringen

Befestigen Sie die importierte Boden-Geometrie am Wurzelrahmen der Ressource.

Geometrie anbringen

4. Adapter erstellen und Eigenschaften vervollständigen

4.1 Referenz-Hilfsgeometrie erstellen

Erstellen Sie Hilfselemente, die zur Positionierung der Adapter verwendet werden.

Hilfsgeometrie erstellen

4.2 Adapter erstellen und konfigurieren

Erstellen Sie Adapter für den Roboterpodest und den Werkstückpositionierer und vervollständigen Sie anschließend die Adaptertypen und -eigenschaften.

Adapter erstellen und konfigurieren

5. Speichern und überprüfen

5.1 Speichern der Bodenressource

Ressource speichern
