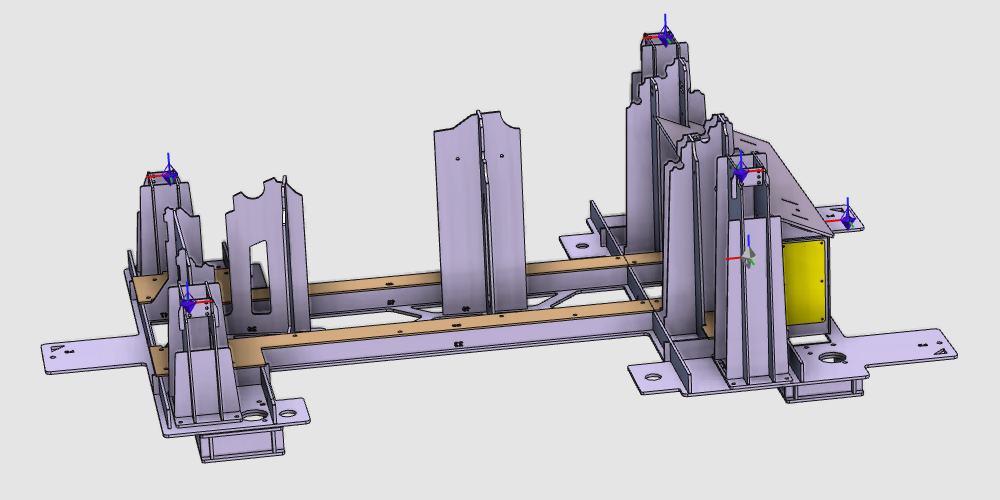

Bauen Sie den Vorrichtungsträger auf

Zweck

Der Vorrichtungsträger wird aus einer externen Datei erstellt, die seine Geometrie enthält.

Die Geometrie des Trägers wird aus einer externen Datei importiert, um die Trägerressource zu erstellen. Die Ressource wird anschließend mit den Informationen ergänzt, die für die Montage und die präzise Werkstückplatzierung erforderlich sind.

Schritte

1. Vorbereitung

1.1 Wechseln Sie zur Arbeitsumgebung Resource Builder

Wechseln Sie zur RB-Arbeitsumgebung

1.2 Erstellen Sie ein neues leeres Dokument

Wenn bereits ein anderes Dokument geöffnet ist, erstellen Sie vor dem Fortfahren ein neues leeres Dokument.

Erstellen Sie ein neues Dokument

2. Definieren Sie die Trägerressource

2.1 Importieren Sie die Geometrie des Vorrichtungsträgers

Importieren Sie B_Pillar_Fixture_Fix.stp aus den Trainingsdaten.

Geometrie importieren

2.2 Erstellen einer neuen Vorrichtungsressource

Erstellen Sie eine Vorrichtungsressource

3. Erstellen Sie die Trägerform

3.1 Befestigen Sie die Trägergeometrie an der Ressource

Geometrie anbringen

4. Vorrichtung vervollständigen

4.1 Positionieren Sie den Werkstück-Referenzadapter neu

Verschieben Sie den mechanischen Steckeradapter (Kind), der als Referenz für die Platzierung der Vorrichtung in der Arbeitszelle verwendet wird.

Positionieren Sie einen Adapter neu

4.2 Klemmsockeladapter erstellen

Erstellen Sie für jede Vorrichtung einen mechanischen Steckdosenadapter (übergeordnet), damit die Vorrichtungen leicht auf dem Träger platziert werden können.

Erstellen Sie einen Spannhülsenadapter

4.3 Erstellen Sie den Werkstück-Referenzadapter

Erstellen Sie einen mechanischen Steckdosenadapter an der Referenzposition, der verwendet wird, um das Werkstück korrekt in der Vorrichtung zu platzieren.

Erstellen Sie den Werkstück-Referenzadapter
