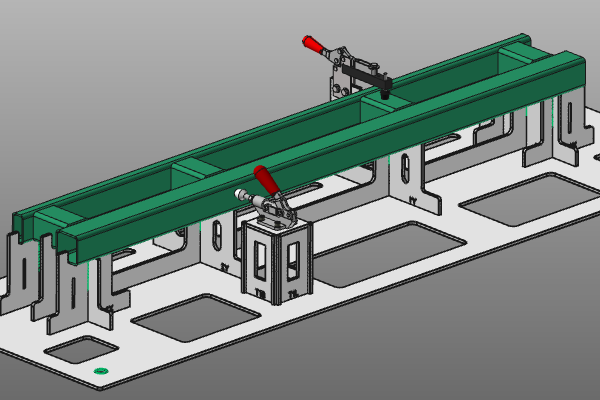

Bauen Sie die Vorrichtungsbaugruppe mit zusätzlichen Komponenten, wie Spannvorrichtungen.
Zweck
Erfahren Sie, wie Sie eine Vorrichtungsbaugruppe mit zusätzlichen Bibliothekskomponenten wie Spannvorrichtungen vervollständigen und diese entweder auf einem Turm oder direkt auf einer Trägerplatte montieren.
Für diese Seite ist die Installation der Standardkomponentenbibliothek erforderlich. Details finden Sie im Abschnitt „Erste Schritte“.
Laden Sie das Projekt Fixture_Training_Assembly.cendoc aus dieser Tutorial-Bibliothek.
Schritte
1. Klemme an einem Turm montiert
1.1 Fügen Sie eine Vorrichtung aus der Komponentenbibliothek hinzu
Öffnen Sie das Dashboard der Komponentenbibliothek und wählen Sie die Vorrichtung aus, die Sie verwenden möchten. Ziehen Sie diese per Drag & Drop in die 3D-Szene oder verwenden Sie die Option „Vorhandene Objekte hinzufügen“ im Kreis-Menü.
Fügen Sie eine Vorrichtung hinzu
1.2 Positionieren Sie die Vorrichtung am Werkstück
Wechseln Sie in den Drag & Snap-Modus. Wählen Sie die Vorrichtung aus und verwenden Sie Picking am Manipulatorzentrum, um sie an der Zielposition am Werkstück zu platzieren. Wechseln Sie anschließend zurück in den Normalmodus.
Positionieren Sie die Vorrichtung
1.3 Fügen Sie unter der Vorrichtung einen Turm hinzu
Befestigen Sie den Manipulator am mechanischen Adapter der Vorrichtung. Falls der Adapter nicht sichtbar ist, öffnen Sie die Anzeige-Filter und aktivieren Sie die Adapteranzeige. Führen Sie anschließend im Pie-Menü die Funktion Turm hinzufügen aus.
Stellen Sie im Parameterfenster sicher, dass Mit oberer Platte aktiviert ist. Klicken Sie in der 3D-Szene, um die Vorrichtung zu erstellen.
Turm hinzufügen
1.4 Befestigungslöcher in der oberen Platte des Turms erstellen
Befestigen Sie den Manipulator an den Mittelpunkten der Spannschrauben und erstellen Sie Löcher in der oberen Platte des Turms. Falls erforderlich, blenden Sie die Vorrichtung vorübergehend in der Produktstruktur aus, um das Ergebnis zu überprüfen.
Befestigungslöcher hinzufügen
2. Klemme auf der Stützplatte montiert
2.1 Fügen Sie eine Vorrichtung aus der Komponentenbibliothek hinzu
Öffnen Sie das Dashboard der Komponentenbibliothek und wählen Sie eine Vorrichtung aus. Ziehen Sie diese per Drag & Drop in die 3D-Szene oder verwenden Sie die Option „Vorhandene Objekte hinzufügen“ im Kreis-Menü.
Fügen Sie eine Vorrichtung hinzu
2.2 Positionieren Sie die Vorrichtung über einer Trägerplatte
Wechseln Sie in den Drag & Snap-Modus und positionieren Sie die Vorrichtung mit Picking an der Zielposition auf dem Werkstück, über einer Stützplatte. Wechseln Sie anschließend zurück in den Normalmodus.
Positionieren Sie die Vorrichtung
2.3 Größe des Flansches der Stützplatte anpassen
Ändern Sie die Größe der Flanschplatte der Vorrichtung, damit die Klemme korrekt montiert werden kann.
Größe des Flansches der Stützplatte anpassen
2.4 Befestigungslöcher in der Stützplatte anfertigen
Platzieren Sie den Manipulator in der Mitte der Spannschrauben und erstellen Sie Löcher in der Stützplatte. Falls erforderlich, blenden Sie die Spannvorrichtung vorübergehend in der Produktstruktur aus, um die Positionen der Löcher zu überprüfen.
Befestigungslöcher hinzufügen
