Programmierung von Werkzeugbahnen

Zweck

Erlernen Sie zusätzliche Funktionen zur Programmierung von Bearbeitungsabläufen und deren Werkzeugwegen.

Laden Sie das Projekt Training_LaserCutFeatures.cendoc aus dem Ordner Projekte dieser Tutorial-Bibliothek.

Schritte

1. Erstellen und Programmieren von Schneidkonturen

1.1 Erzeugen des Schneidkonturs

Starten Sie den Befehl Generate process geometry. Wählen Sie den Modus Generic contour mit der Option Surface boundary.

Prozessgeometrie erzeugen

1.2 Auswahl auf vollständige Oberflächengrenzen erweitern

Wählen Sie eine Oberfläche des Werkstücks aus und überprüfen Sie, ob die Oberflächenbegrenzung markiert ist. Öffnen Sie das Kreis-Menü auf dieser Oberfläche und erweitern Sie die Suche mit Automatischer Oberflächenauswahl. Alle äußeren und inneren Begrenzungen des Werkstücks sind mit Normalenvektoren markiert.

Auswahl der Oberflächenbegrenzung

1.3 Normalen umkehren und Konturen bestätigen

Wenn die Richtungen falsch sind, verwenden Sie Alle Normalen umkehren aus dem Kreis-Menü. Bestätigen Sie das Ergebnis, um alle Schneidkonturen zu erstellen.

Kontur-Normalen umkehren

1.4 Mehrere Konturen gleichzeitig programmieren

Wechseln Sie zu Program toolpath. Anstatt die Operationen einzeln zu berechnen, wählen Sie mehrere Schneidkonturen (STRG) aus und programmieren Sie diese gemeinsam.

Werkzeugbahn programmieren

2. Programmieren von Teilbereichen der Schneidkontur

Während der Schneidkontur üblicherweise in einem einzigen Arbeitsgang programmiert wird, kann es gewünscht sein, die Kontur in Teilen, d. h. in Teilbereichen, zu programmieren. Dies ist beispielsweise der Fall, wenn eine größere Kontur von zwei verschiedenen Laserrobotern geschnitten wird.

2.1 Betriebsverbindungsmodus aktivieren

Wenn das Bedienfeld „Programming settings“ nicht sichtbar ist, öffnen Sie es über das Kreis-Menü. Aktivieren Sie den Betriebsverbindungsmodus, damit programmierte Teilbereiche automatisch an Start- und Endpositionen verbunden werden.

Programmeinstellungen

2.2 Programmieren getrennter Teilbereiche

Programmieren von voneinander getrennten Teilbereichen des Schneidkonturs.

Teilbereiche programmieren

2.3 Füllen Sie den Bereich zwischen bestehenden Operationen

Programmieren Sie den Bereich zwischen bestehenden Operationen. Start- und Endmarkierungen werden automatisch an den benachbarten Operationsgrenzen gesetzt.

Verbindung von Operationssegmenten

2.4 Verbinden von Start-/Endmarkierungen verschieben

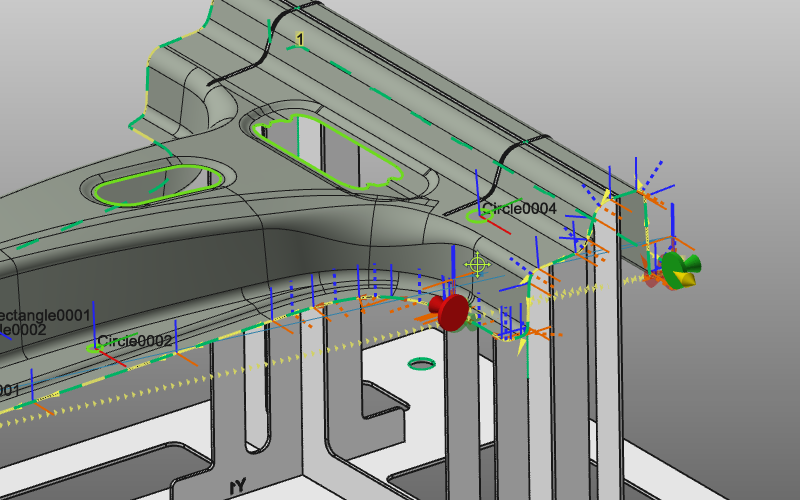

Wenn Teilbereiche verbunden sind, zeigen die Marker eine zusätzliche Scheibe an den Start- und Endpositionen. Das Verschieben einer Startposition bewegt automatisch die verbundene Endposition mit.

Verschieben verbundener Marker
