Ändern Sie die Berechnungsattribute des Schweißpfads

Zweck

Erlernen Sie, wie Sie die Attribute zur Berechnung des Schweißpfads ändern und deren Auswirkungen sehen.

Laden Sie das Projekt Arcwelding_ProgramCalculationAttributes.cendoc aus dem Ordner Projekte dieser Tutorial-Bibliothek.

Schritte

1. Schweißpfad-Berechnungsattribute

1.1 Erzeugen des Schweißpfads aus einem kreisförmigen Kontur

Starten Sie den Befehl Generate process geometry. Wählen Sie den Modus Generic contour mit der Option Search to close. Wählen Sie den kreisförmigen Kontur am Werkstück aus. Bestätigen Sie die Auswahl und drücken Sie erneut Akzeptieren, um den Schweißkontur zu erstellen und den Schweißpfad zu berechnen.

Kontursuche

1.2 Verschieben der Startposition des Pfads

Wechseln Sie zu Programmpfad. Verwenden Sie den grünen Kegel, um die Startposition des Pfads zu verschieben.

Schweißenbahn programmieren

1.3 Ändern des Werkzeugwinkels

Öffnen Sie das Dashboard des aktiven Programms. Drücken Sie die Registerkarte Technology base und öffnen Sie den Container Welding setup. Ändern Sie den Werkzeugwinkel auf 90°.

Berechnungsattribute

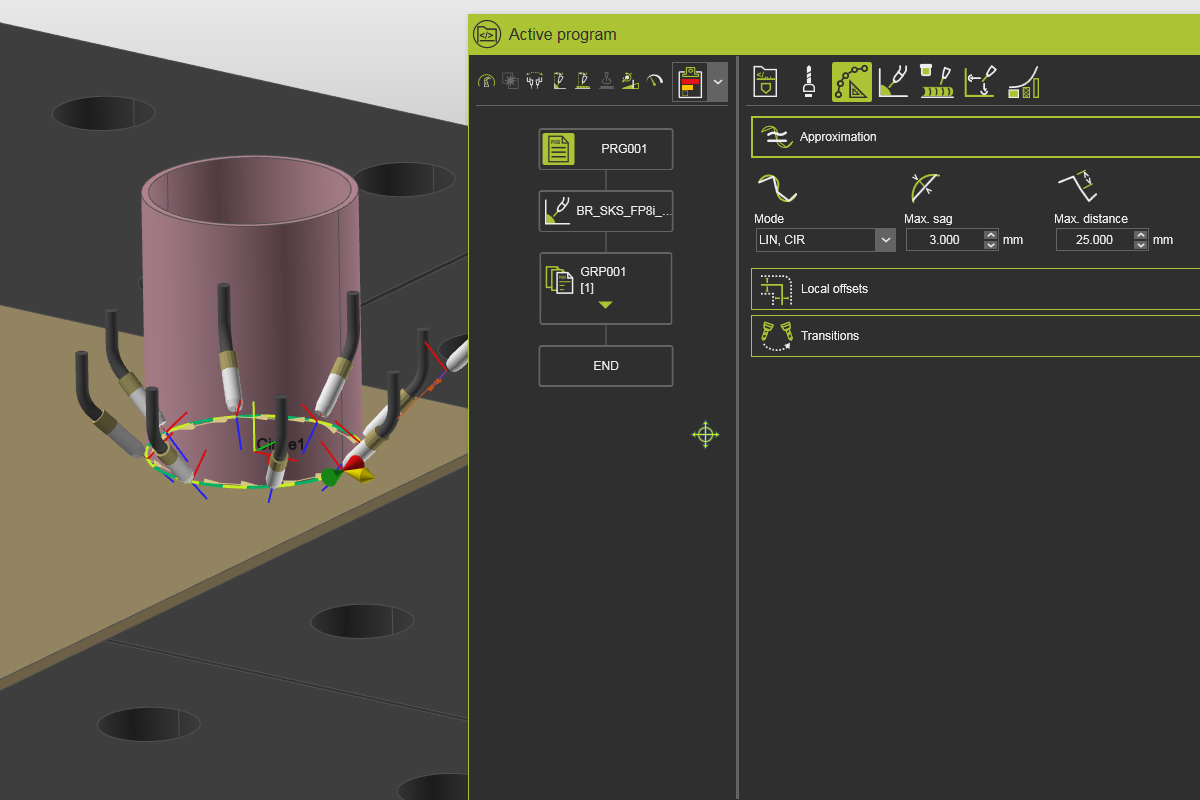

1.4 Ändern Sie den Berechnungsmodus auf LIN

Öffnen Sie die Registerkarte Werkzeugweg-Berechnung und den Container Approximation. Ändern Sie den Berechnungsmodus auf LIN (linear). Dadurch werden nur kleine lineare Bewegungen erzeugt, um das Konturprofil darzustellen.

Berechnungsattribute

1.5 Ändern der maximalen Durchbiegung

Ändern Sie das Approximationsattribut Max. Durchbiegung auf 8 mm. Dies definiert die maximal zulässige Abweichung des berechneten Schweißpfads vom Konturverlauf der Prozessgeometrie. Führen Sie vor und nach der Änderung eine Simulation durch, um die Unterschiede zu erkennen.

Berechnungsattribute
