Bauen Sie die Vorrichtungsbaugruppe auf

Zweck

Die Vorrichtung wird aus den einzelnen Komponenten zusammengebaut.

Die Vorrichtungsträger- und Spanninstanzen werden zusammengeführt und korrekt positioniert, um die vollständige Vorrichtung zusammenzubauen.

Schritte

1. Vorbereitung

Je nach verwendetem Lizenzpaket mit dem Layout Builder oder der Offline-Programmierung fortfahren.

1.1 Wechseln Sie zur Arbeitsumgebung Layout Builder

Wechseln Sie zur LB-Vorrichtungsarbeitsumgebung

1.2 Oder wechseln Sie zur Offline-Programmierung-Arbeitsumgebung

Wechseln Sie zur OLP-Arbeitsumgebung

1.3 Erstellen Sie ein neues leeres Dokument

Erstellen Sie ein neues Dokument

2. Bau der Vorrichtungsbaugruppe

2.1 Wechseln Sie in den Drag & Snap-Modus, wenn Sie in OLP arbeiten

Wenn Sie im Offline-Programmierungs-Arbeitsbereich arbeiten, wechseln Sie in den Drag & Snap-Modus, damit die Vorrichtungskomponenten in der Baugruppe verschoben werden können.

Drag & Snap-Betriebsmodus

2.2 Fügen Sie den Vorrichtungsträger und die Klemmen hinzu

Fügen Sie die zuvor erstellten Vorrichtungsträger- und Spannmittelressourcen (.cenres) zum Layout hinzu.

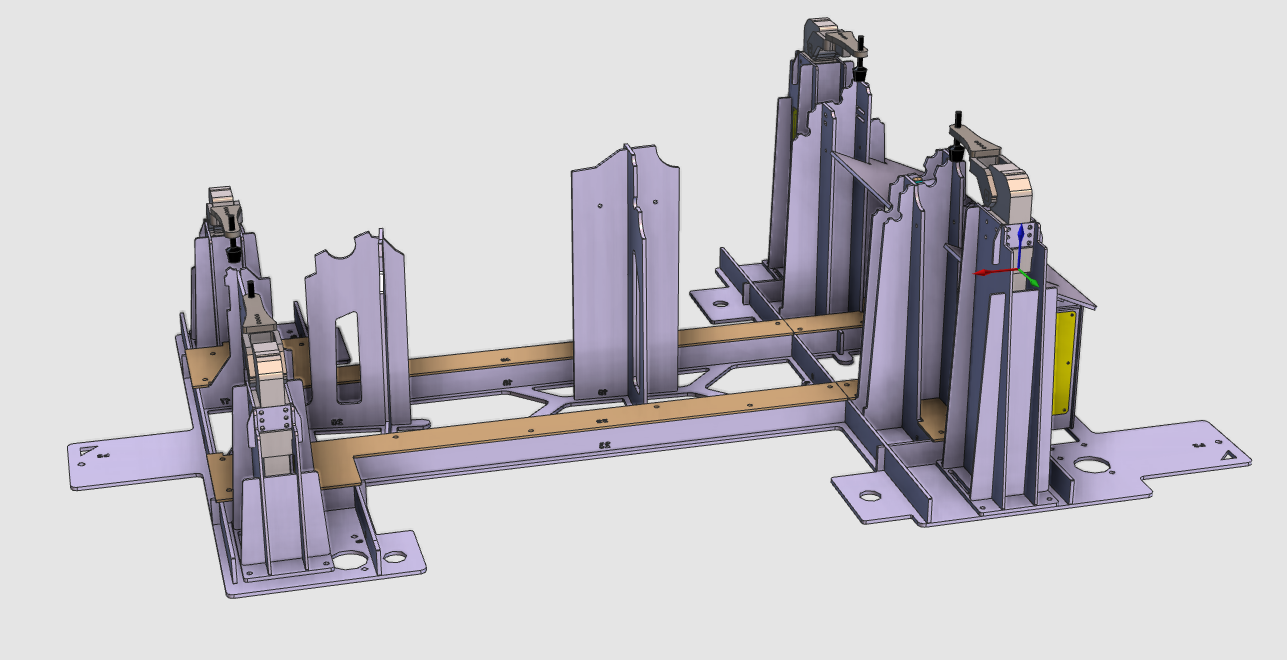

Bauen Sie die Vorrichtungsbaugruppe auf

2.3 Die Spannvorrichtungen auseinander bewegen

Da alle vier Vorrichtungen zunächst an derselben Position erscheinen, bewegen Sie diese zuerst auseinander.

Bewegen Sie die Vorrichtungen auseinander

2.4 Positionieren Sie die Spannvorrichtungen in der Vorrichtung

Positionieren Sie die Spannvorrichtungen

3. Speichern

3.1 Hinweis zum Speichern aus OLP

Beim Arbeiten in der Offline-Programmierung-Arbeitsumgebung kann kein Layout gespeichert werden. In diesem Fall fahren Sie direkt mit der Projekteinstellung fort. Andernfalls setzen Sie die Layoutspeicherung fort.

3.2 Speichern Sie das Layout unter einem neuen Namen

Als Layout speichern

Nächster Schritt

-> Bauen Sie die Vorrichtung aus externen CAD-Daten
