Richten Sie das Schweißprojekt ein

Zweck

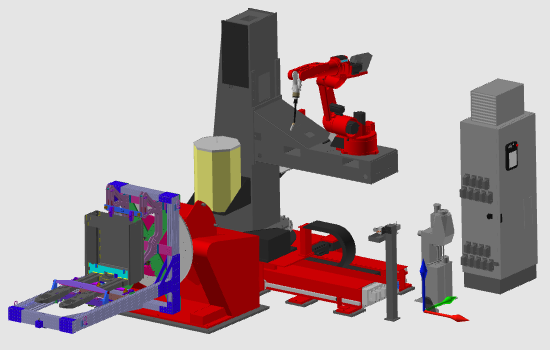

Das Einrichten des Schweißprojekts bedeutet den Aufbau der Arbeitszelle mit allen anderen notwendigen Geräten, Vorrichtungen und Schweißteilen, wie sie im realen Betrieb verwendet würden.

Die Basis der Arbeitszelle wird von einem vorbereiteten Master-Layout kopiert. Anschließend werden die Vorrichtung und das Schweißteil aus den vorherigen Schritten geladen und in ihren endgültigen Positionen verbunden.

Schritte

1. Vorbereitung (falls erforderlich)

1.1 Wechseln Sie zum Layout Builder-Arbeitsbereich.

Wechseln Sie zur LB-Vorrichtungsarbeitsfläche

1.2 Erstellen Sie ein neues leeres Dokument, wenn bereits eine andere Datei geöffnet ist.

Erstellen Sie ein neues Dokument

2. Aufbau der Arbeitszelle

2.1 Fügen Sie das vorbereitete Master-Arbeitszellenlayout dem Dokument hinzu.

Layout-Ressourcen hinzufügen

2.2 Fügen Sie die Vorrichtungsressource und das in den vorherigen Schritten erstellte Schweißteil hinzu.

2.3 Platzieren Sie das Schweißteil mit Drag-and-Snap auf der Vorrichtung.

Verbinden Sie das Schweißteil mit der Vorrichtung

2.4 Platzieren Sie die Vorrichtung an ihrer korrekten Position im Arbeitszellenlayout.

2.5 Verwenden Sie den alternativen Verbindungsbefehl, wenn Drag-and-Snap nicht ordnungsgemäß verbindet.

Verwenden Sie den Verbindungsbefehl

3. Speichern

3.1 Wechseln Sie zur Offline-Programmierung-Arbeitsumgebung.

Wechseln Sie zur OLP-Vorrichtung

3.2 Speichern Sie die Einrichtung als Projektdatei unter einem geeigneten Namen.

Schweißprojekt speichern

Nächster Schritt

→ Erzeugen Sie die Lichtbogenschweißprogramme
