Verwenden Sie die Box-Schweißstrategie
Zweck
Erlernen Sie die Anwendung der Box-Schweißstrategie, um Innenwinkel kollisionsfrei zu bearbeiten.
Laden Sie das Projekt Arcwelding_Basic.cenprj aus dem Ordner Projekte dieser Tutorial-Bibliothek.
Schritte
1. Programmieren Sie eine Schweißoperation
1.1 Programmieren Sie den Nahtvorgang ohne Box-Schweißen
Wechseln Sie zu Prozessgeometrie generieren. Deaktivieren Sie bei Bedarf die Option Box welding analysis. Programmieren Sie anschließend die Nahtvorrichtung.
Schweißvorgang
1.2 Kollision simulieren und beobachten
Aktivieren Sie die Kollisionsanalyse in der Simulationssymbolleiste und starten Sie die Simulation. Beachten Sie, dass an der Ecke des Schweißteils die Schweißpistole mit dem Werkstück kollidiert.
Simulation
2. Käfigschweißen
2.1 Programmieren mit aktivierter Analyseoption für das Box-Schweißen
Erstellen Sie ein neues Programm. Aktivieren Sie dann die Option Box welding analysis und programmieren Sie eine weitere Nahtvorrichtung in der Ecke des Schweißteils. Beachten Sie, dass der Schweißweg – die Anzahl der Positionen in der Ecke – anders aussieht als bei der vorherigen Schweißnaht. Öffnen Sie das Dashboard des aktiven Programms und führen Sie eine Simulation der neuen Operationsgruppe durch, um zu überprüfen, dass die Bewegung kollisionsfrei sein sollte.
Vorrichtung Schweißvorgang
![[link:Ref_Tech_BoxWelding]](/_next/static/media/help_32.a83448e5.png){kind=small}
2.2 Ändern der Startpunktverschiebung

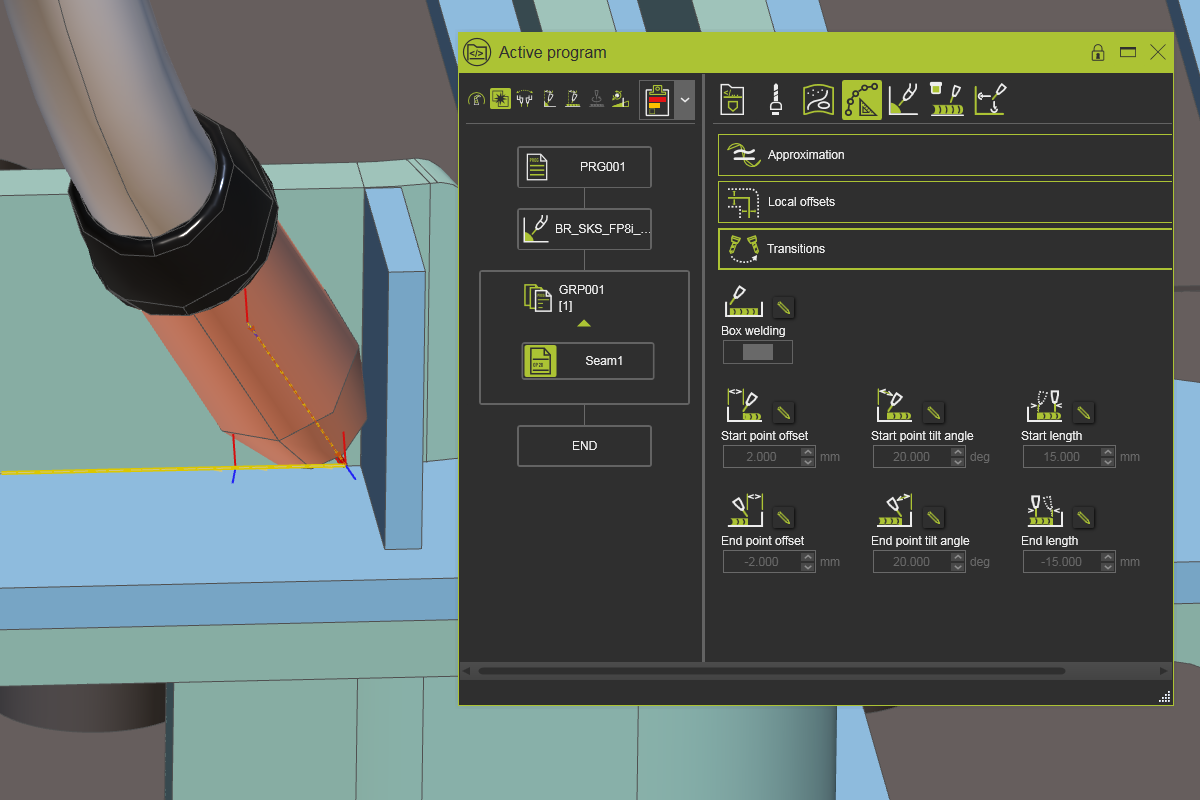

Wählen Sie im Dashboard des aktiven Programms die Registerkarte Werkzeugweg-Berechnung und öffnen Sie den Container Übergänge. Ändern Sie den Wert für den Startpunkt-Offset. Dieser definiert den Versatz, um die tatsächliche Start- oder Endposition von den Grenzen der Fertigungsgeometrie zu verschieben.
Kasten-Schweißen
2.3 Ändern des Neigungswinkels
Ändern Sie den Wert für den Neigungswinkel. Dieser definiert den Winkel, den das Werkzeug beim Einfahren in die Ecke haben wird.
Kasten-Schweißen
2.4 Ändern der Startlänge
Ändern Sie den Wert für die Startlänge. Dies definiert den Abstand vom Übergangspunkt bis zum Beginn der Fertigungsgeometrie.
Kasten-Schweißen
