Mehrlinien-Achsen-Einlern-Workflow
Dieser Workflow erklärt, wie mehrere Werkzeugbahn-Punkte mit dem Axis Teach Workflow korrigiert werden.
Arbeitsablaufschritte
Schritt 1: Wählen Sie den Punkt aus
Verwenden Sie Einzelpunkt-Auswahl. Sie können eine Zeile aus dem NC-Editor auswählen (zum Beispiel einen linearen Punkt oder Regshape) oder einen Punkt direkt aus dem 3D-Viewer (klicken Sie direkt auf den Punkt).
Schritt 2: Mehrere Linien auswählen
Verwenden Sie CTRL (Additiv) und/oder SHIFT (Bereich) mit Mehrfachzeilenauswahl.
Schritt 3: Bearbeiten Sie die Achskorrekturwerte
Verwenden Sie das Axis Teach Panel, um die erforderlichen Achsversätze oder Korrekturwerte einzugeben.
Die ausgewählten Punkte werden als Vorschau aktualisiert, bevor das NC-Programm geändert wird.
Schritt 4: Vorschau des transformierten Werkzeugwegs
Überprüfen Sie die Vorschau im 3D-Viewer mit Axis Teach Preview und vergewissern Sie sich, dass der ausgewählte Werkzeugwegabschnitt der erwarteten Korrektur folgt.
Schritt 5: Änderungen der Achseneinrichtung akzeptieren
Wenn die Vorschau korrekt ist, bestätigen Sie die Änderungen im Axis Teach Panel.
Alle ausgewählten Punkte werden gleichzeitig im NC-Programm aktualisiert.

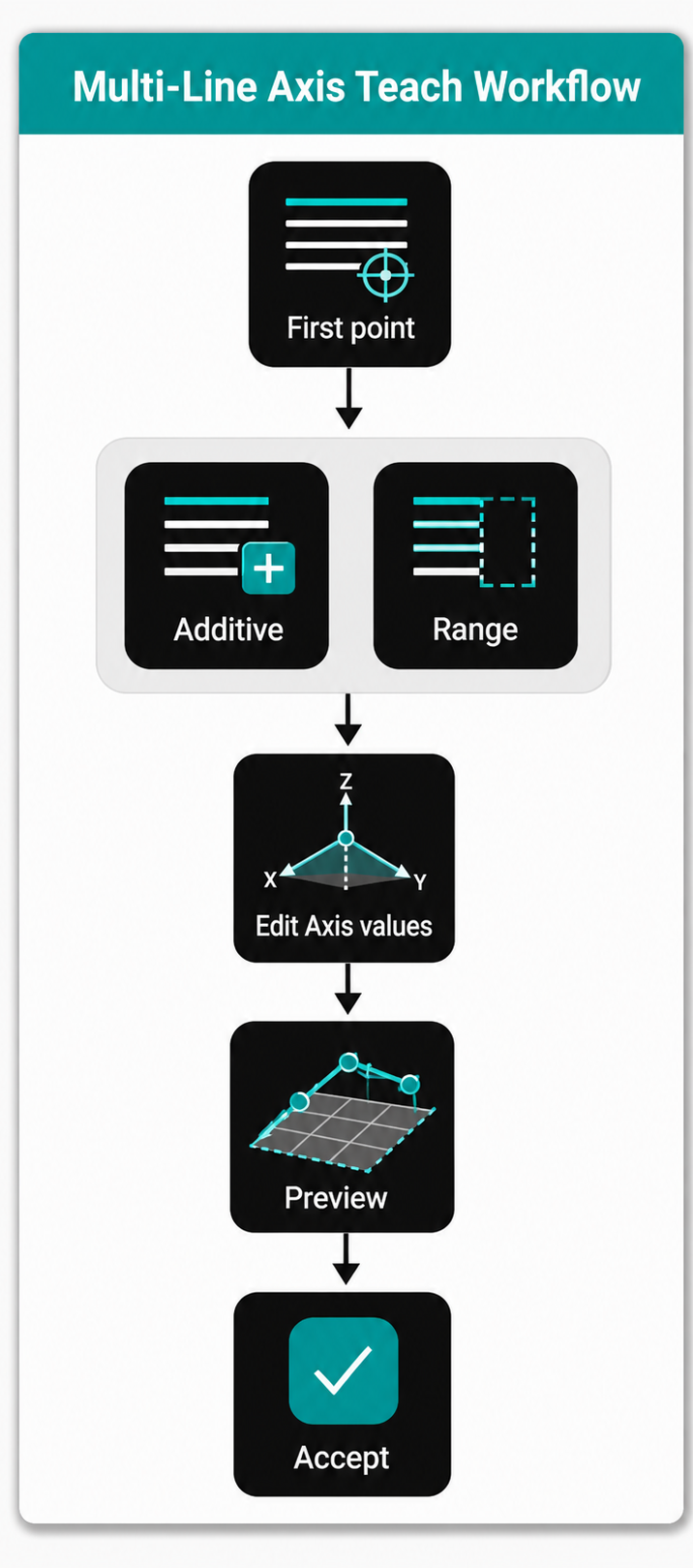

Arbeitsablauf Mehrlinien-Achsen-Einlernen
Bedienereinblicke
- Die Mehrlinien-Achsenlehre wird verwendet, wenn mehrere ausgewählte NC-Punkte dieselbe achsbasierte Korrektur benötigen.
- Axis Teach ändert die ausgewählten Punkte basierend auf den definierten Achsenkorrekturwerten.
- Der Vorschau-Werkzeugweg ermöglicht es Ihnen, das Ergebnis vor der Änderung des NC-Programms zu überprüfen.
- Wenn das Vorschauergebnis nicht korrekt ist, passen Sie die Achsenkorrekturwerte an oder ändern Sie die ausgewählten Punkte.
- Das Ändern der Auswahl oder das Löschen der Axis Teach-Werte bricht die Vorschau automatisch ab.
- Überprüfen Sie stets den aktualisierten Werkzeugweg im 3D-Viewer, bevor Sie die Korrektur bestätigen.
- Verwenden Sie Axis Teach, wenn die Korrektur einer achsbezogenen Anpassung und nicht einer drehpunktbasierten Transformation folgen soll.
