Zeilen auskommentieren und einkommentieren
Zweck
Während der Programmdurchsicht oder bei lokalen Fehlerbehebungen kann es erforderlich sein, dass Bediener einen Teil des NC-Programms vorübergehend deaktivieren, ohne ihn zu löschen. Die Funktion Kommentieren und Auskommentieren bietet eine sichere Möglichkeit, ausgewählte NC-Zeilen von der aktiven Programmdarstellung auszuschließen und bei Bedarf später wieder zu aktivieren.
Dies ist nützlich, wenn Sie eine Programmvariante testen, ausgewählte Befehle überspringen, einen problematischen Programmabschnitt isolieren oder eine lokale Anpassung vorbereiten möchten, während der ursprüngliche NC-Inhalt weiterhin verfügbar bleibt.

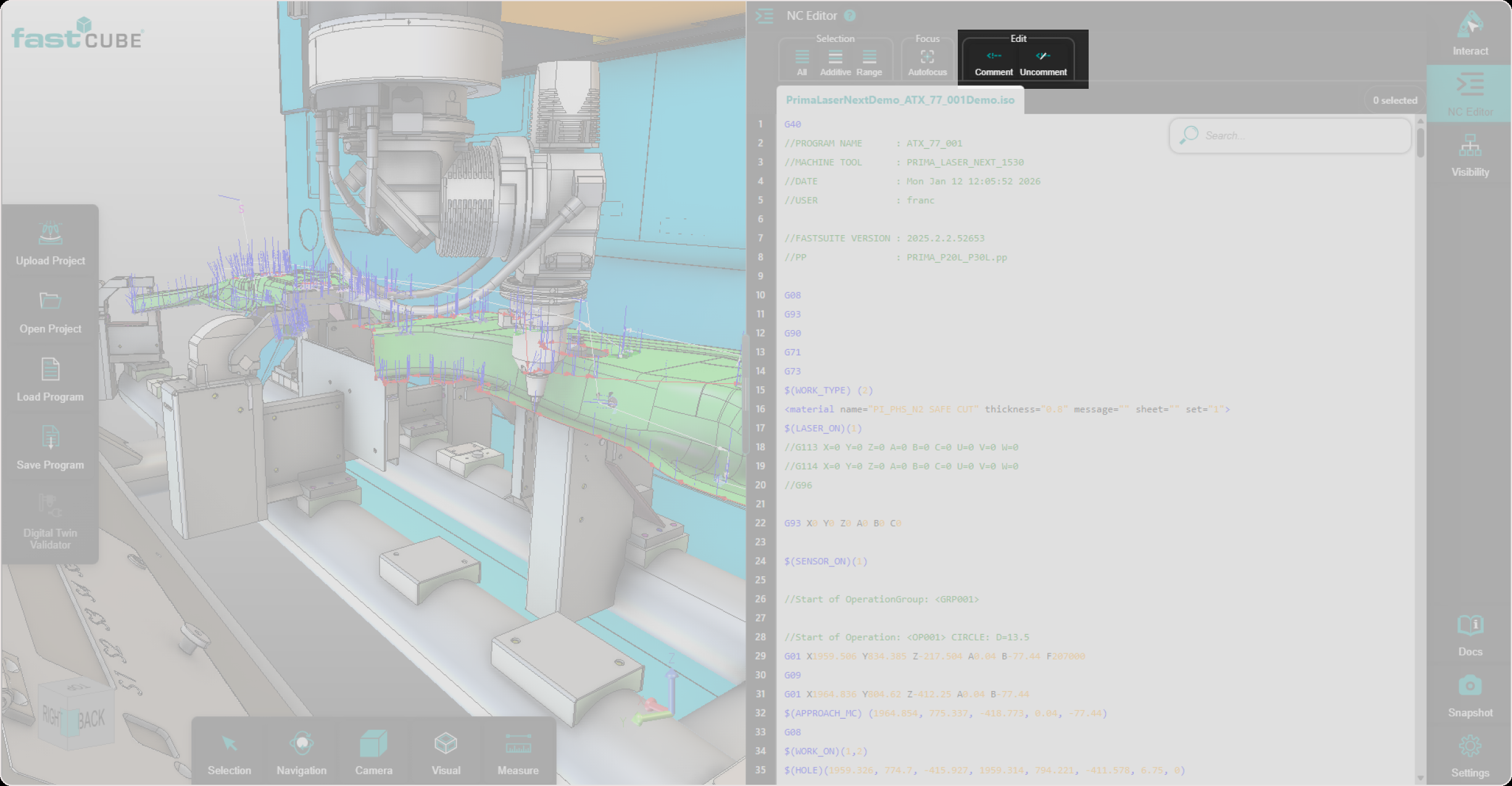

Die Schaltflächen Kommentieren und Auskommentieren sind in der Symbolleiste Bearbeiten oben im NC-Bedienfeld verfügbar.
Wann es zu verwenden ist
Verwenden Sie Kommentieren und Auskommentieren, wenn Sie:
- vorübergehend ausgewählte NC-Zeilen deaktivieren
- vorher kommentierte NC-Zeilen wieder aktivieren
- testen Sie eine lokale Programmänderung
- Vermeiden Sie die manuelle Bearbeitung von Kommentarzeichen zeilenweise.
Vorgehensweise
Schritt 1 - Wählen Sie die NC-Zeilen aus
Wählen Sie im NC-Editor eine oder mehrere NC-Zeilen aus, die auskommentiert oder einkommentiert werden sollen.
Sie können eine einzelne Zeile oder mehrere Zeilen auswählen, je nach dem Programmabschnitt, den Sie ändern möchten.
Schritt 2 - Kommentar anwenden und den aktualisierten Werkzeugweg überprüfen

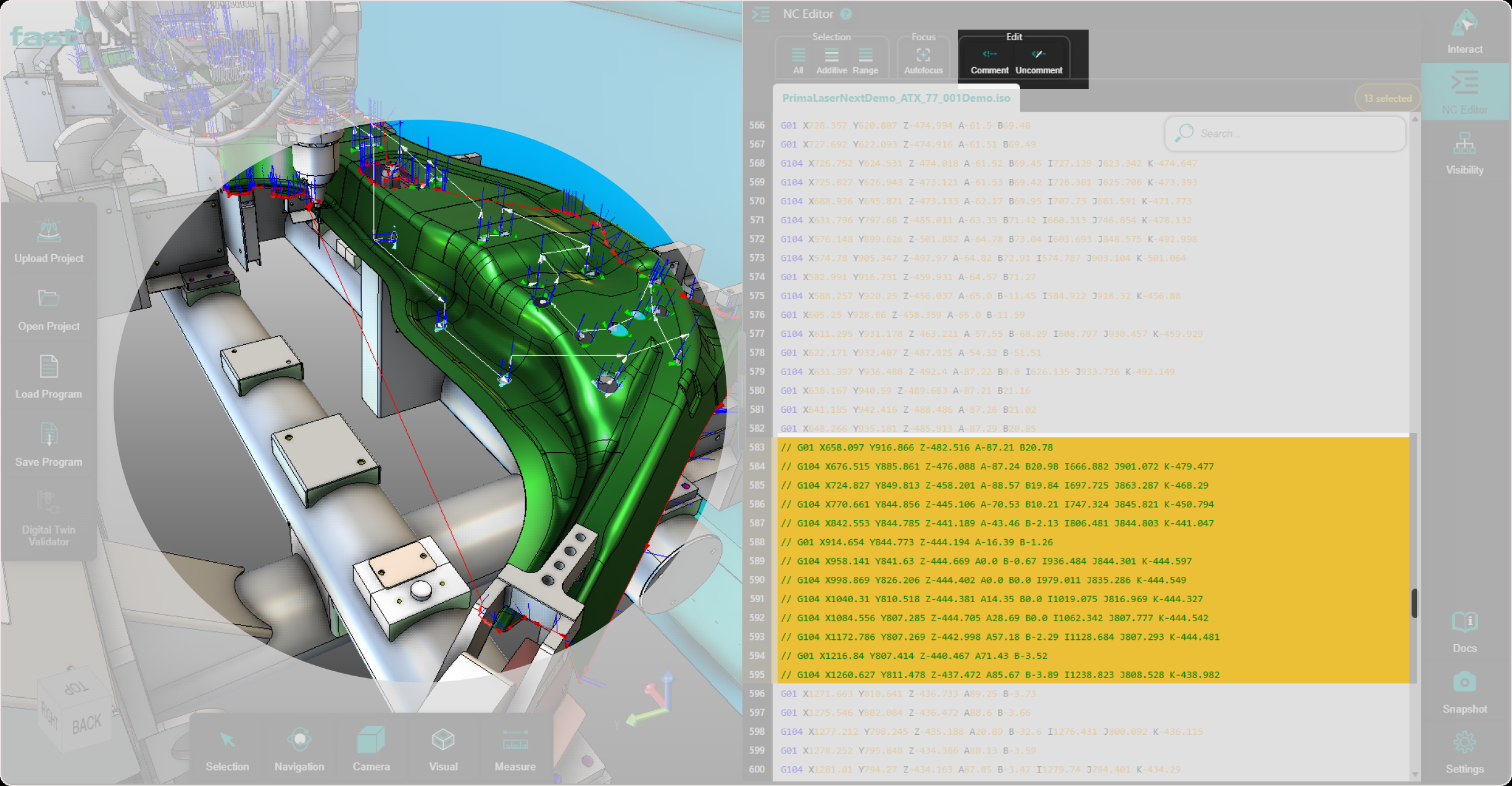

Verwenden Sie die Aktion Kommentieren, um die ausgewählten NC-Zeilen zu deaktivieren.
Die ausgewählten Zeilen werden direkt im NC-Editor auskommentiert.
Nachdem die ausgewählten Zeilen auskommentiert wurden, werden die betroffenen NC-Punkte aus der aktiven Programmdarstellung entfernt. Die Werkzeugbahn- und Konturanzeige werden automatisch neu berechnet, sodass der 3D-Viewer den aktualisierten Programmzustand widerspiegelt.
Überprüfen Sie das Ergebnis im 3D Viewer, bevor Sie fortfahren.
Schritt 3 - Kommentar entfernen anwenden und den wiederhergestellten Werkzeugweg überprüfen

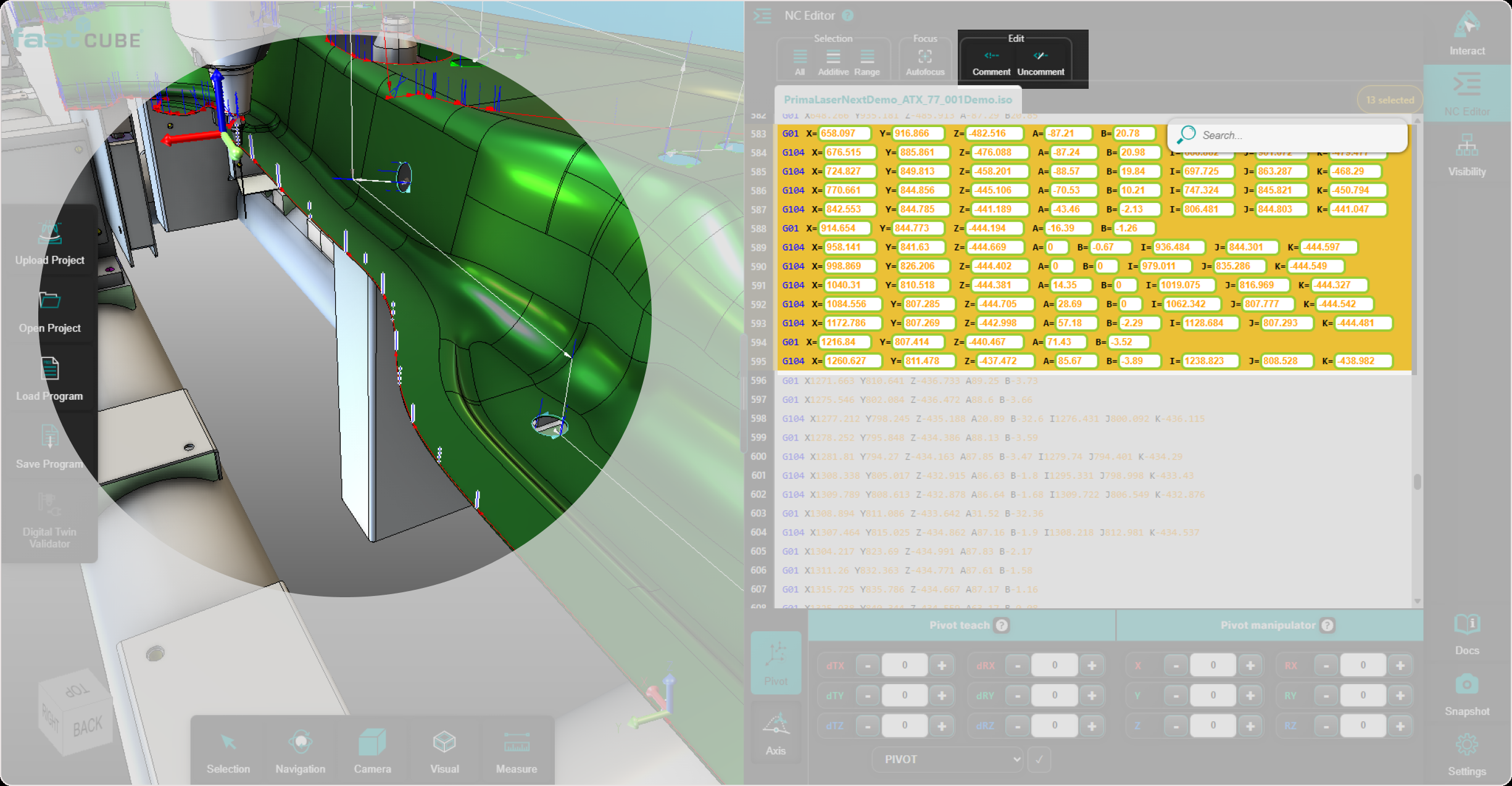

Wählen Sie die auskommentierten NC-Zeilen aus, die wieder aktiviert werden sollen.
Verwenden Sie die Aktion „Auskommentierung aufheben“, um die ausgewählten Zeilen wiederherzustellen.
Die ausgewählten Zeilen werden direkt im NC-Editor auskommentiert.
Nachdem die ausgewählten Zeilen auskommentiert wurden, werden die betroffenen NC-Punkte wieder zur aktiven Programmdarstellung hinzugefügt. Die Werkzeugbahn- und Konturanzeige werden automatisch neu berechnet, sodass der 3D-Viewer den wiederhergestellten Programmzustand widerspiegelt.
Überprüfen Sie das Ergebnis im 3D Viewer, bevor Sie fortfahren.
Bedienerinformationen
- Das Kommentieren einer Zeile deaktiviert diese, ohne sie aus dem NC-Programm zu löschen.
- Das Entfernen des Kommentars stellt eine zuvor kommentierte Zeile wieder her.
- Die Funktion kann auf einzeilige oder mehrzeilige Auswahlen angewendet werden.
- Überprüfen Sie stets die ausgewählten Zeilen, bevor Sie die Aktion ausführen.
- Verwenden Sie diese Funktion mit Vorsicht, da kommentierte NC-Zeilen das Programmverhalten während der Ausführung verändern können.
