Bearbeitung der Werkstückplatzierung

Sobald ein Projekt erstellt und ein Werkstück eingesetzt wurde, besteht der nächste Schritt darin, das Werkstück in der gewünschten Ausrichtung und Höhe zu positionieren.

Das Werkstück bewegen

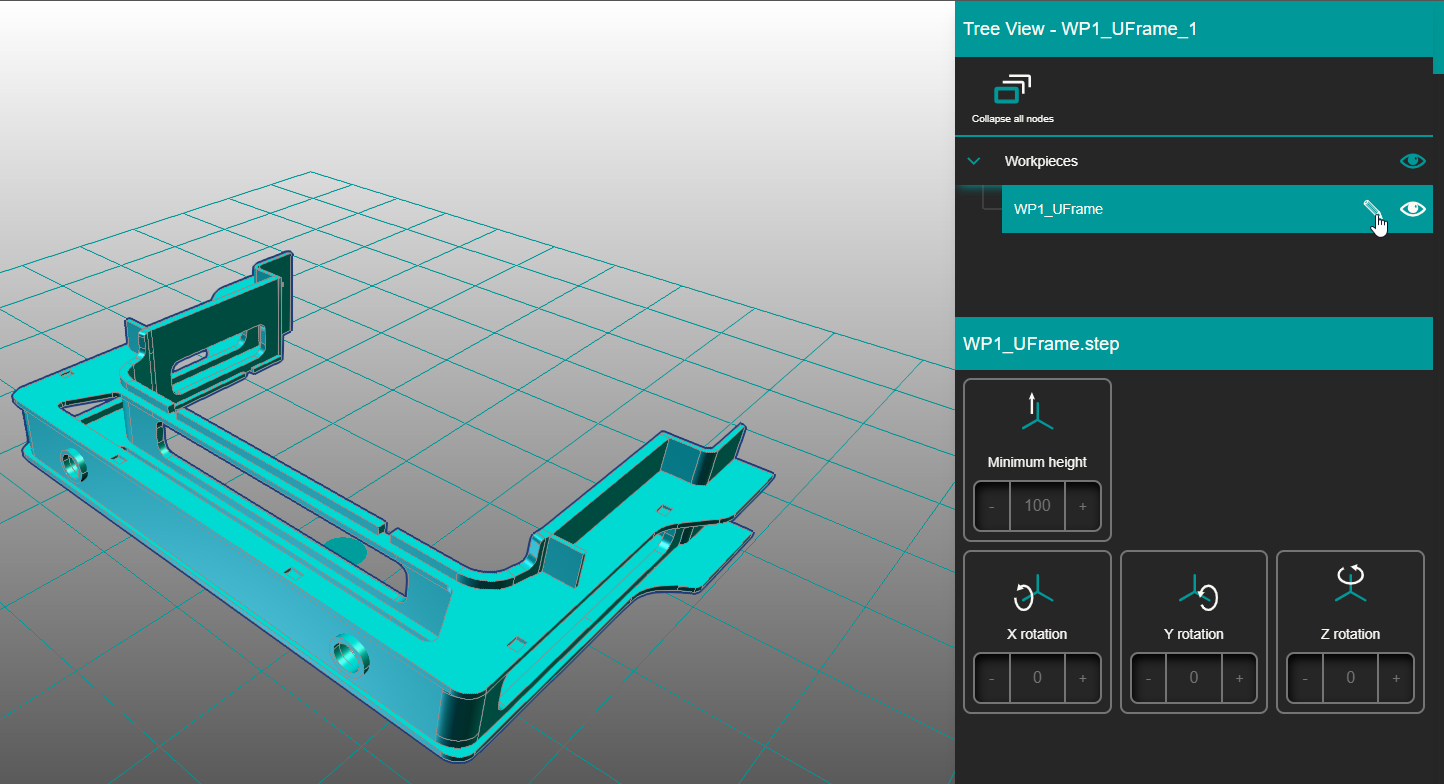

Um das Werkstück zu bewegen, wähle das Werkstück im 3D-Viewer oder im Baum aus und wähle dann den Bearbeitungseintrag neben dem Werkstücksnamen im Baum. Dies ermöglicht die Werkstückmodifikationsfelder und den 3D-Manipulator.

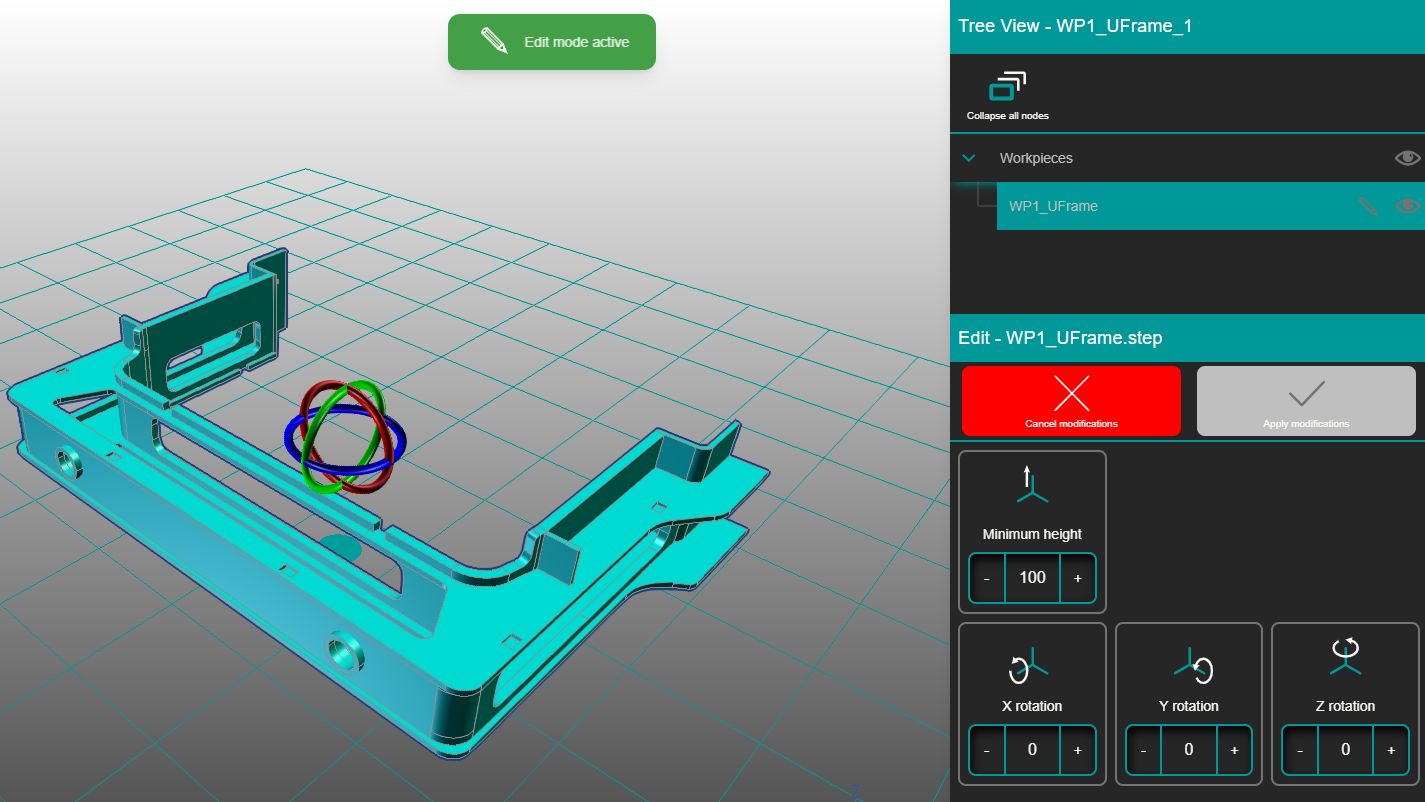

Wenn der Bearbeitungsmodus aktiv ist, wird eine Legende oben auf dem Careen angezeigt und zwei Tasten für Akzeptieren und Abbrechen werden rechts oben im Parameterpanel angezeigt. In diesem Modus ist es möglich, die Ausrichtung und Höhe des Werkstücks zu bearbeiten.

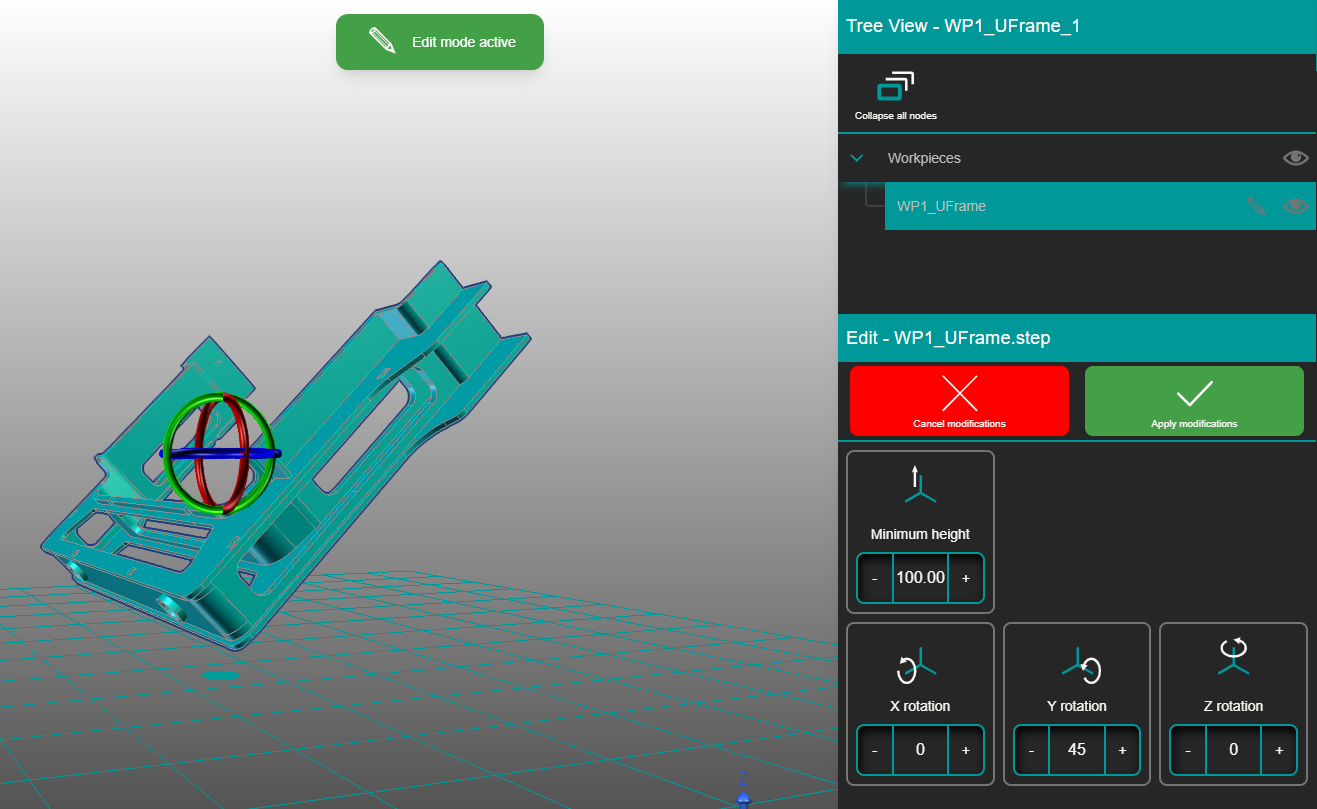

Um die Ausrichtung zu ändern, drehen Sie einfach die 3D-Manipulatorgriffe oder verwenden Sie die Parameterfelder +- zum Drehen in 45-Grad-Schritten.

Der Mindesthöhenparameter ist der Abstand zwischen dem tiefsten Punkt des Werkstücks und der Wok-Ebene bzw. der Stelle, an der sich die Grundplatte befindet. Dies kann als sehr gute Referenz dafür dienen, wie hoch die Leuchte sein wird.

Sobald die am Werkstück vorgenommenen Änderungen wie gewünscht sind, wählen Sie die Schaltfläche “Änderungen anwenden”, um die Änderungen zu bestätigen. Um zur ursprünglichen Position zurückzukehren, wählen Sie Änderungen abbrechen.
